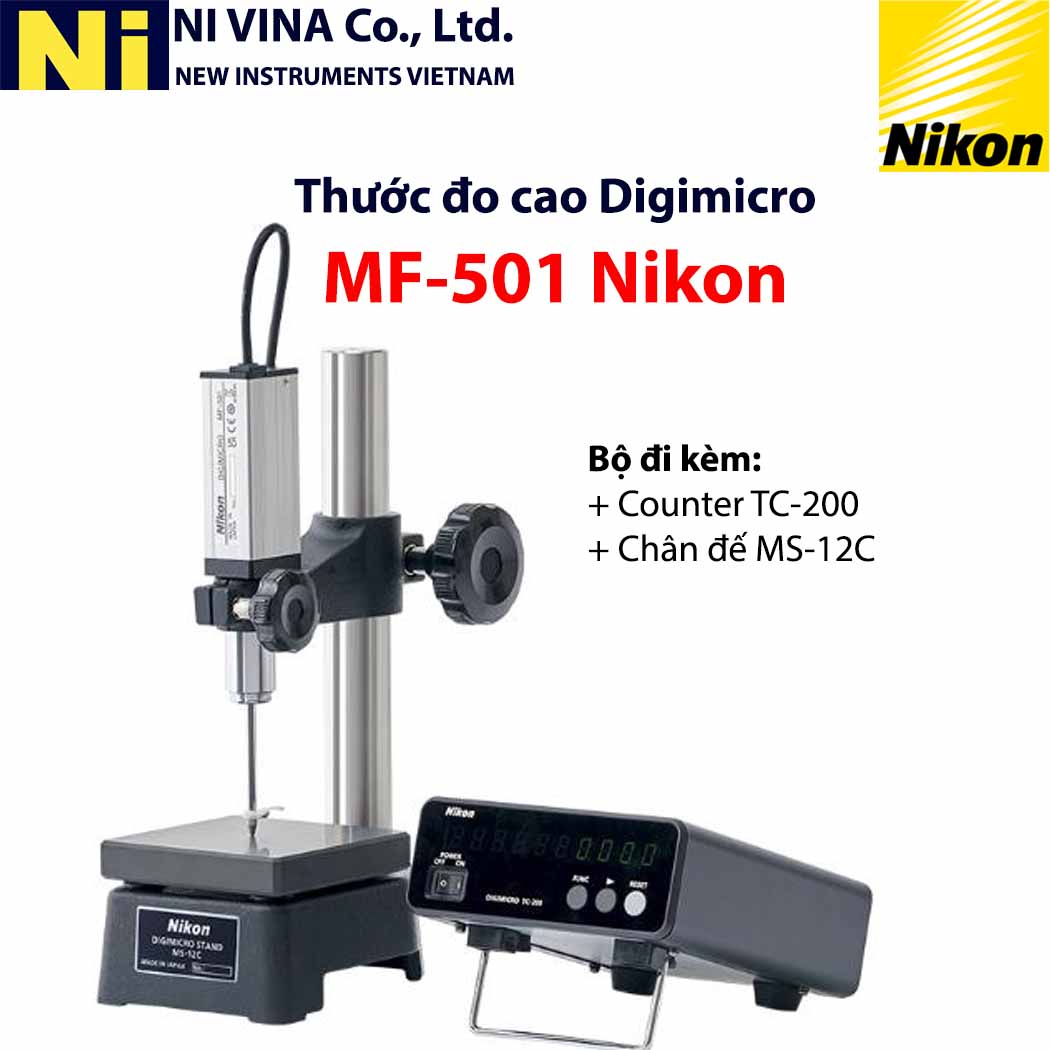

Thước đo cao điện tử Nikon Digimicro MF-501 là một thiết bị đo lường chính xác cao, thuộc dòng Digimicro của Nikon, được thiết kế để đo chiều cao, độ sâu, độ dày và các kích thước tuyến tính khác một cách nhanh chóng và chính xác. Đây là một loại thước đo cao điện tử (Digital Height Gage) hoặc đầu đo dịch chuyển quang học (Optical Displacement Sensor/Gauge) sử dụng công nghệ quang học tiên tiến của Nikon để đảm bảo độ tin cậy và độ lặp lại cao.
MF-501 thường được sử dụng như một cảm biến độc lập có thể tích hợp vào các hệ thống tự động hóa, hoặc là một phần của hệ thống đo lường phức tạp hơn.
Nikon Digimicro MF-501 được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao trong việc đo lường các kích thước tuyến tính:
Kiểm tra chất lượng trong sản xuất:
Đo chiều cao, độ dày, độ sâu: Kiểm tra kích thước của linh kiện điện tử, các chi tiết gia công cơ khí chính xác, chi tiết nhựa đúc, kim loại dập.
Kiểm tra độ phẳng, độ song song: Sử dụng nhiều đầu đo MF-501 cùng lúc hoặc kết hợp với bàn gá để kiểm tra độ đồng đều của bề mặt.
Đo độ cong, độ biến dạng: Trong các quy trình sản xuất FPD (Màn hình phẳng), bán dẫn.
Công nghiệp điện tử và bán dẫn:
Đo chiều cao của các chip (IC chips), gói IC (IC packages), linh kiện SMD (Surface Mount Devices).
Kiểm tra độ dày của PCB (Printed Circuit Boards) và các lớp vật liệu mỏng.
Đo chiều cao của chân cắm (pins) hoặc bump trên wafer/chip.
Công nghiệp ô tô:
Kiểm tra kích thước các chi tiết động cơ, hộp số, thân xe, các bộ phận lắp ráp để đảm bảo dung sai.
Công nghiệp gia công chính xác và khuôn mẫu:
Đo lường kích thước của các chi tiết được gia công bằng CNC, các thành phần của khuôn mẫu với độ chính xác cao.
Kiểm tra tự động và tích hợp hệ thống:
MF-501 lý tưởng để tích hợp vào các dây chuyền sản xuất tự động, hệ thống kiểm tra trực tuyến (in-line inspection), hoặc các máy gá đo tùy chỉnh, nơi cần thu thập dữ liệu kích thước liên tục và nhanh chóng.
Nghiên cứu và Phát triển (R&D):
Đo lường các mẫu vật liệu mới, các nguyên mẫu sản phẩm đòi hỏi độ chính xác cao.
Thông số kỹ thuật Thước đo cao điện tử Nikon Digimicro MF-501
Các thông số kỹ thuật của Nikon Digimicro MF-501 có thể thay đổi tùy thuộc vào phiên bản cụ thể của sản phẩm và thế hệ sản xuất. Dưới đây là các thông số điển hình:
Độ phân giải (Resolution): 0.0001 mm (0.1 µm) hoặc 0.0005 mm (0.5 µm) tùy cấu hình.
Độ chính xác (Accuracy):
Độ chính xác đo lường (Indication Accuracy): Thường vào khoảng ±1μm hoặc ±(1+0.5L/50)μm (với L là chiều dài đo bằng mm).
Độ lặp lại (Repeatability): Thường dưới 0.5μm (ví dụ: 0.2μm, 0.3μm).
Lực đo (Measuring Force): Thường rất nhỏ, khoảng 0.1 N đến 0.5 N (đối với loại tiếp xúc) để tránh làm biến dạng mẫu. Một số phiên bản có thể là không tiếp xúc.
Phương pháp đọc: Thang đo quang học hoặc bộ mã hóa tuyến tính (Linear Encoder).
Đầu ra dữ liệu: Tín hiệu số (ví dụ: TTL, RS-232C, hoặc kết nối chuyên dụng của Nikon với bộ hiển thị/bộ điều khiển).
Nguồn điện: Thường là nguồn DC từ bộ điều khiển chuyên dụng của Nikon.
Kích thước: Nhỏ gọn, thiết kế dạng đầu đo.
Môi trường hoạt động: Thích hợp cho môi trường phòng thí nghiệm và nhà xưởng sạch.
Để có thông số kỹ thuật chính xác nhất cho một model MF-501 cụ thể, nên tham khảo tài liệu kỹ thuật (datasheet) từ Nikon hoặc liên hệ đại diện phân phối chính hãng.
