XT H 320 có nguồn tia X vi tiêu điểm mạnh hơn, có thể chạy kiểm tra cực kỳ chính xác trên các vật thể công nghiệp dày đặc. Nikon Metrology là công ty duy nhất sản xuất nguồn tia X vi tiêu điểm 320kV. Vì kích thước điểm tia X của các nguồn này nhỏ hơn nhiều lần so với nguồn tiêu điểm mini, nên người dùng cuối được hưởng lợi từ độ phân giải, độ chính xác vượt trội và nhiều bộ phận có thể đo lường hơn.
Với mục tiêu phản xạ quay tùy chọn, thông lượng tia X thậm chí còn cao hơn, cho phép khách hàng thu thập dữ liệu CT nhanh hơn hoặc đạt được độ chính xác dữ liệu CT cao hơn trong cùng khoảng thời gian.
Lợi ích chính XT H 320
Nguồn tia X vi tiêu điểm 320kV độc quyền
Tiến hành kiểm tra có độ chính xác cao trên các đối tượng công nghiệp dày đặc
Vận hành hệ thống dễ dàng và chi phí sở hữu thấp
Hình ảnh tuyệt đẹp cung cấp cái nhìn sâu sắc tuyệt vời
Thu thập hình ảnh hiệu suất cao và xử lý khối lượng
Độ chính xác và hiệu suất vượt trội thông qua nguồn tia X vi tiêu điểm 225 hoặc 320KV độc quyền
Nguồn microfocus 225kV mặc định được trang bị mục tiêu phản xạ, cung cấp kích thước điểm 3 micron. Với mục tiêu truyền dẫn tùy chọn, bạn có được kích thước điểm thậm chí còn nhỏ hơn và khả năng phóng đại cao hơn.
Nguồn vi tiêu điểm 320kV được sử dụng để xuyên qua các mẫu lớn hơn hoặc dày đặc hơn.
Bất kể mục tiêu lựa chọn là gì, hệ thống XT H LC đều sử dụng nguồn tia X ống mở đảm bảo chi phí sở hữu thấp hơn
Mục tiêu phản xạ quay nhân đôi thông lượng tia X
Các nguồn tia X truyền thống sử dụng mục tiêu cố định chỉ có thể nhận được một luồng electron hạn chế để tránh làm hỏng mục tiêu. Bằng cách đưa vào mục tiêu phản xạ quay mang lại hiệu suất làm mát tốt hơn nhiều, luồng electron trên mục tiêu quay tăng mạnh mà không có nguy cơ gây hư hỏng vĩnh viễn. Điều này làm tăng luồng tia X lên một hệ số lớn và cho phép khách hàng thu thập dữ liệu CT nhanh hơn hoặc đạt được độ chính xác dữ liệu CT cao hơn trong cùng khoảng thời gian. Bằng cách thiết lập luồng tia X nhiều hơn tới 5 lần, khách hàng có thể tăng tốc độ thu thập dữ liệu theo một hệ số tương tự hoặc tăng độ chính xác của dữ liệu bằng cách chụp nhiều ảnh X quang hơn trong cùng một khoảng thời gian.
Hình ảnh tuyệt đẹp từ các cấu trúc bên trong Máy Xray Nikon XT H 320
Kích thước điểm nhỏ và màn hình phẳng có độ phân giải cao tạo ra hình ảnh sắc nét.
Điều chỉnh độ phân giải theo nhu cầu của bạn: toàn bộ chi tiết ở độ phân giải thô và
độ phân giải cao ở vùng quan tâm mong muốn.
Dễ dàng tiếp cận để kiểm tra các bộ phận lớn hơn

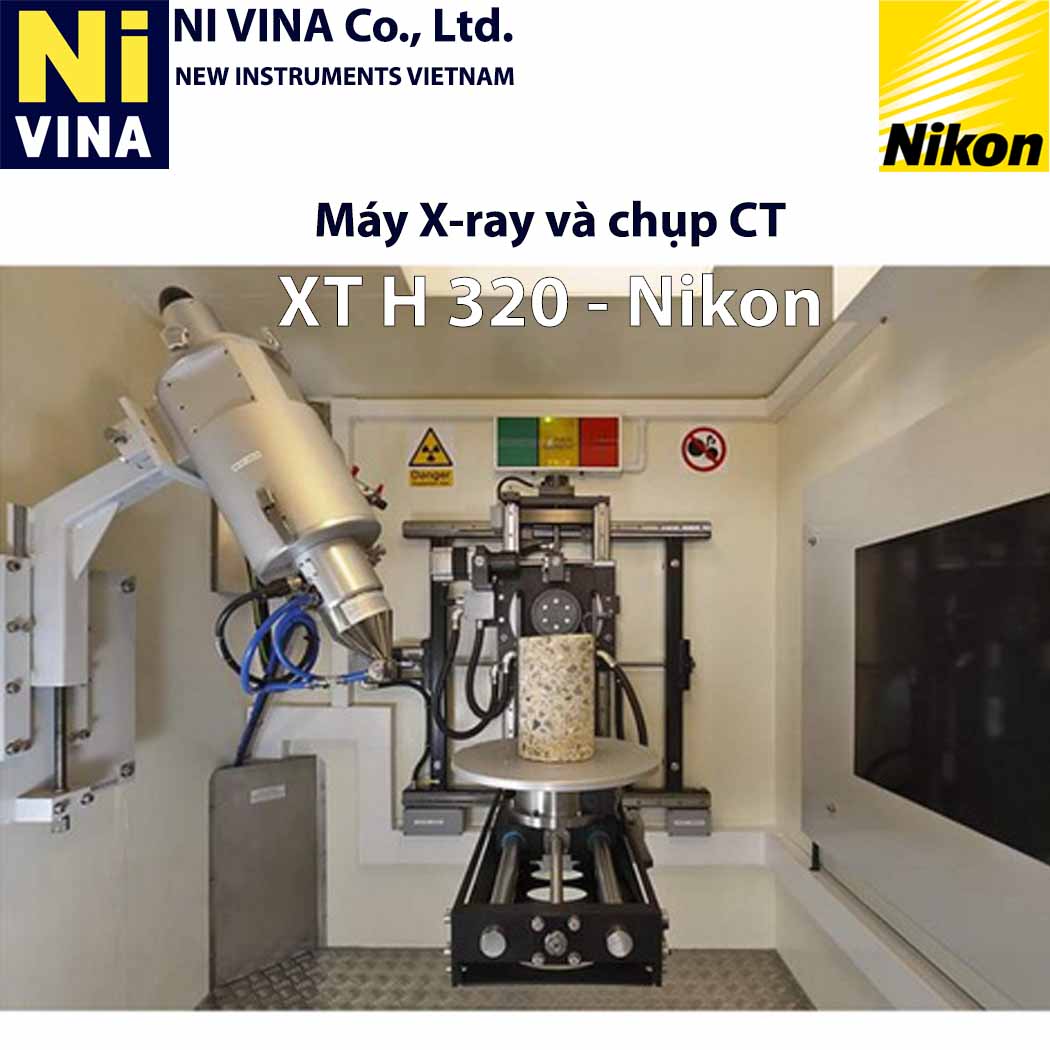

Hệ thống XT H LC có cửa ra vào lớn và bộ điều khiển 5 trục chính xác chịu tải nặng có thể chứa mẫu có trọng lượng hơn 50kg với kích thước 0,6m (cao) x 0,6m (sâu).
Máy Xray Nikon XT H 320 - An toàn là trên hết
Vỏ bảo vệ toàn diện – tuân thủ các tiêu chuẩn an toàn bức xạ CE và DIN 54113 – không yêu cầu huy hiệu đặc biệt hoặc quần áo bảo hộ. Giám sát liên tục tình trạng không an toàn trong quá trình vận hành hệ thống. Tấm chắn bức xạ tốt hơn 1µSv/giờ bên ngoài và công tắc/rơle an toàn kép đảm bảo vận hành an toàn\Cấu hình hệ thống theo nhu cầu cụ thể của bạn
Các ứng dụng cụ thể yêu cầu hình ảnh chi tiết hơn hoặc độ chính xác cao hơn. XT H 320 có thể được cấu hình với các tấm phẳng khác nhau (Varian, Perkin Elmer) hoặc cấu hình nguồn (mục tiêu phản xạ/truyền) để làm cho hệ thống phù hợp lý tưởng với nhu cầu của bạn.
Đường kính quét CT tối đa (Max. CT Swept Diameter): 300 mm (kích thước bàn xoay có thể từ Ø300 mm – Ø600 mm).
Trọng lượng mẫu tối đa (Max. Sample Weight): 100 kg.
Độ chính xác và hiệu suất: Hệ thống này cho phép kiểm tra chính xác các vật thể công nghiệp dày đặc.
Công nghệ Tùy chọn Mục tiêu Quay (Optional Rotation Reflection Target): Tăng thông lượng tia X, cho phép thu thập dữ liệu CT nhanh hơn hoặc đạt độ chính xác cao hơn trong cùng một khoảng thời gian.
Công nghệ X.Tend Helical CT: Giúp quét CT không bị nhiễu ảnh và độ phân giải cao.
Offset.CT: Cho phép quét rộng hơn và độ phân giải cao hơn.
Khả năng tự động hóa: Hỗ trợ tự động hóa kiểm tra.
Hệ thống Detector Máy Xray Nikon XT H 320
Ma trận điểm ảnh tối đa (Max. Pixel Matrix): 2048 x 2048.
Tốc độ khung hình tối đa (Max. Frame Rate): 30 fps (khung hình/giây).
Thiết kế và Tính năng Khác Máy Xray Nikon XT H 320
Kích thước tủ máy (Cabinet - Dài x Rộng x Cao): 2695 mm x 1828 mm x 2249 mm.
Thao tác dễ dàng: Hệ thống được thiết kế để dễ vận hành và có chi phí sở hữu thấp.
An toàn: Tủ máy được bảo vệ hoàn toàn, tuân thủ các tiêu chuẩn an toàn bức xạ (ví dụ: CE và DIN 54113), không yêu cầu huy hiệu hoặc quần áo bảo hộ đặc biệt.
Phạm vi ứng dụng rộng: Từ các bộ phận điện tử nhỏ đến các chi tiết đúc bằng nhôm lớn, phục vụ cho R&D, phân tích lỗi và kiểm soát chất lượng sản xuất trong nhiều ngành như ô tô, hàng không vũ trụ, điện tử, vật liệu composite, v.v.
