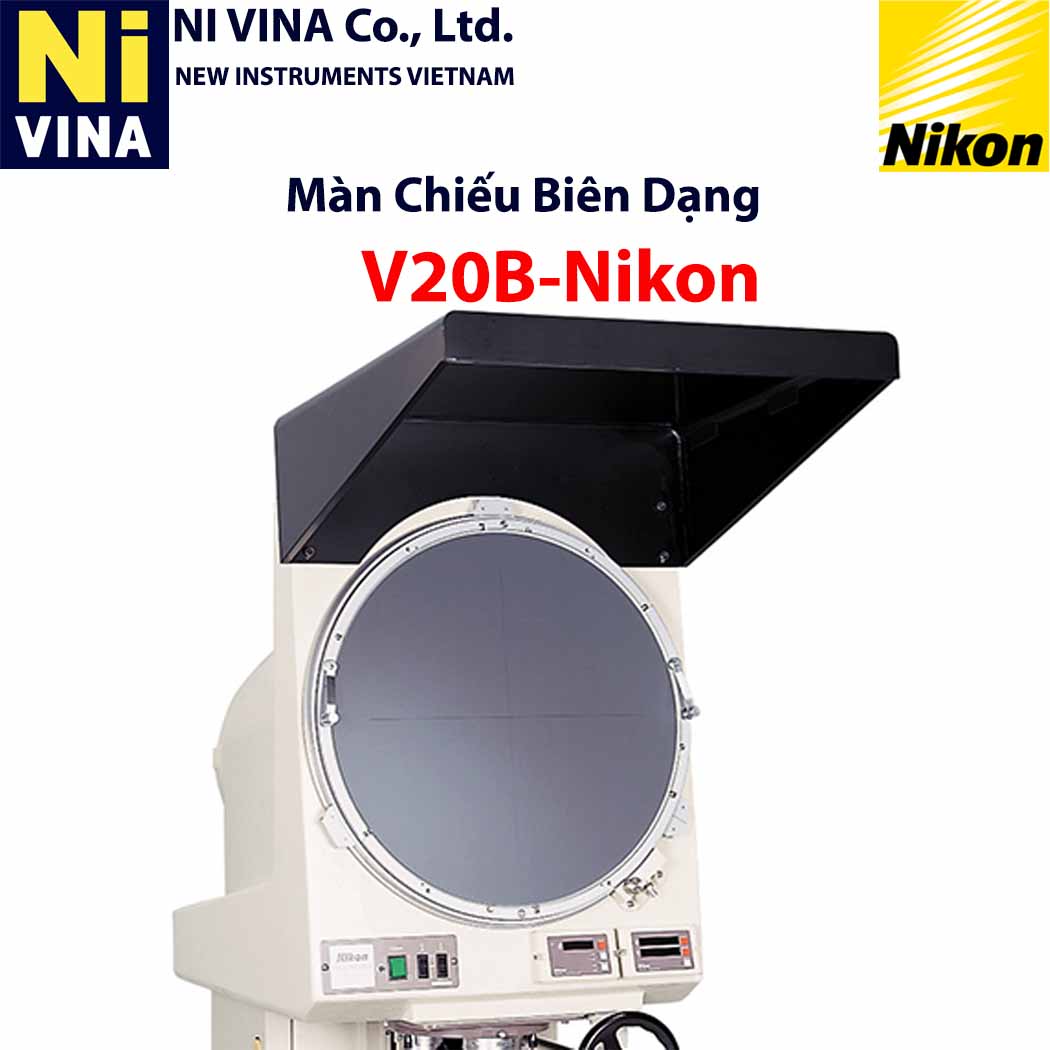

Máy Chiếu Biên Dạng V-20B,Máy chiếu biên dạng V-20B

Máy chiếu biên dạng V-20B (Profile Projector) được sử dụng rộng rãi để đo các sản phẩm hình dạng phức tạp trong các phòng thí nghiệm, phòng KCS trong lĩnh vực cơ khí, sản xuất bánh răng, điện, điện tử, sản phẩm nhựa,…

Phương pháp đo này có ưu điểm là nhanh và tiện lợi, có độ chính xác cao, độ bền cao, phù hợp đặt gần với dây chuyền sản xuất mà không yêu cầu quá cao về điều kiện phòng lắp đặt.

Lĩnh vực ứng dụng Máy chiếu biên dạng V20B:

Máy chiếu biên dạng quang học V-20B được sử dụng rộng rãi trong nhiều ngành công nghiệp để kiểm tra, đo lường và xác minh các đặc tính 2D và góc của nhiều loại bộ phận sản xuất, bao gồm:

Cơ khí chính xác của ngành: Đo kích thước, hình dạng, góc của các chi tiết.
Ngành nghề sản xuất loại kim: Đo kiểm trong lĩnh vực sản xuất kim loại như kiểm tra ranh giới, ren, góc vát của các loại sản phẩm kim loại.
Ngành sản xuất nhựa: Đo kiểm trong lĩnh vực sản xuất nhựa về kích thước và hình dạng của các sản phẩm đúc nhựa.
Phân tích vết nứt và lỗi: Kiểm tra các tàn tật trên bề mặt và dạng biên của vật liệu.

Phần mềm và bộ xử lý dữ liệu kèm theo của Máy chiếu biên dạng V20B:

Nikon cung cấp bộ xử lý dữ liệu DP-E1 và phần mềm E-Max để hỗ trợ việc thu thập,xử lý và xuất dữ liệu từ máy chiếu V-20B.Phần mềm này giúp người dùng tạo các tệp giảng dạy và xuất kết quả đo lường thiết bị nhớ USB một cách dễ dàng.

Tóm tắt:

Máy chiếu biên dạng quang học Nikon V-20B là một công cụ đo lường mạnh mẽ,chính xác và đáng tin cậy,phù hợp cho nhiều ứng dụng kiểm tra chất lượng và đo lường trong công nghiệp.

Màn hình lớn,cao chất lượng của hệ thống,bàn đo đa dạng và khả năng đo lường các bộ phận lớn là những điểm nổi bật ưu tiên của dòng máy này.

Màn hình hiển thị lớn: Màn hình 20 inch (500mm) với chức năng xoay tiêu chuẩn, cho phép hiển thị hình ảnh mẫu vật sáng và có độ tương phản cao, giúp việc quan sát và đo lường trở nên dễ dàng và chính xác.
Hệ thống siêu kính chiếu đồng tiêu cự (Dòng ống kính chiếu Parfocal): Máy được trang bị 5 loại kính đồng tiêu với độ phóng đại từ 5x đến 100x, cùng với ba giá trị trung gian, đáp ứng nhu cầu đo lường đa dạng kích thước và đặc điểm của các bộ phận khác nhau. Thiết kế đồng tiêu giúp tránh việc phải làm lại quá nhiều khi thay đổi độ phóng đại.
Khoảng cách làm việc dài: Dấu kính có khoảng cách làm việc dài, đảm bảo an toàn khi kiểm tra các bộ phận.
Bàn đo đa dạng: Có sẵn các loại bàn đo khác nhau cho dòng V-20B, với kích thước từ 250mm x 150mm (10"x6") đến 50mm x 50mm (2"x2"), phù hợp với nhiều vật mẫu kích thước. Các bàn đo lớn hơn còn có chức năng điều chỉnh, giúp điều chỉnh các mẫu vật chính xác, đặc biệt với các mẫu nặng tới 20kg.
Khả năng đo các bộ phận lớn và nặng: V-20B có khả năng đo các bộ phận có kích thước lớn, với bảng đo hành động X/Y lên đến 250mm x 150mm và chiều cao mẫu vật tối đa 150mm. Tối đa mẫu vật liệu có thể tăng lên tới 20kg.
Độ chính xác cao: Thiết kế cơ khí chính xác, kết hợp với quang học Nikon chất lượng cao và bàn đo độ, mang lại kết quả đo lường chính xác cho nhiều ứng dụng kiểm tra chất lượng và đo lường trong sản phẩm sản xuất công nghiệp.
Đèn chiếu sáng: Sử dụng đèn halogen 24V-150W cho cả bề mặt và biên giới chiếu sáng, đảm bảo độ sáng cần thiết cho công việc khảo sát và đo lường.
Giá đỡ 3 kính: Cho phép gắn nhiều kính viễn vọng, giúp chuyển đổi chế độ đại nhanh.

Kiểu : Trục quang thẳng
Ảnh: Ngược và đảo ngược
Màn hình chiếu: Ø 500mm.
Số vật kính: 3
Các loại vật kính: 5x, 10x, 20x, 50x, 100x.
Độ chính xác: 0,1 % đối với đường viền / 0,15% đối với bề mặt
Nguồn sáng: Đèn halogen 24V-150W
Chiều cao vật mẫu tối đa: 150 mm
Bàn đặt mẫu: Loại PS 10x6B. PS 8x6B, PS 6x4B, PS 4x4B, PS 2x2B
Nguồn điện: AC 100-120V(CSA), 220-240V(CEE), 240V(SAA)
Kích thước: 570 x 1200 x 1900mm
Khối lượng Khoảng 260 kg
