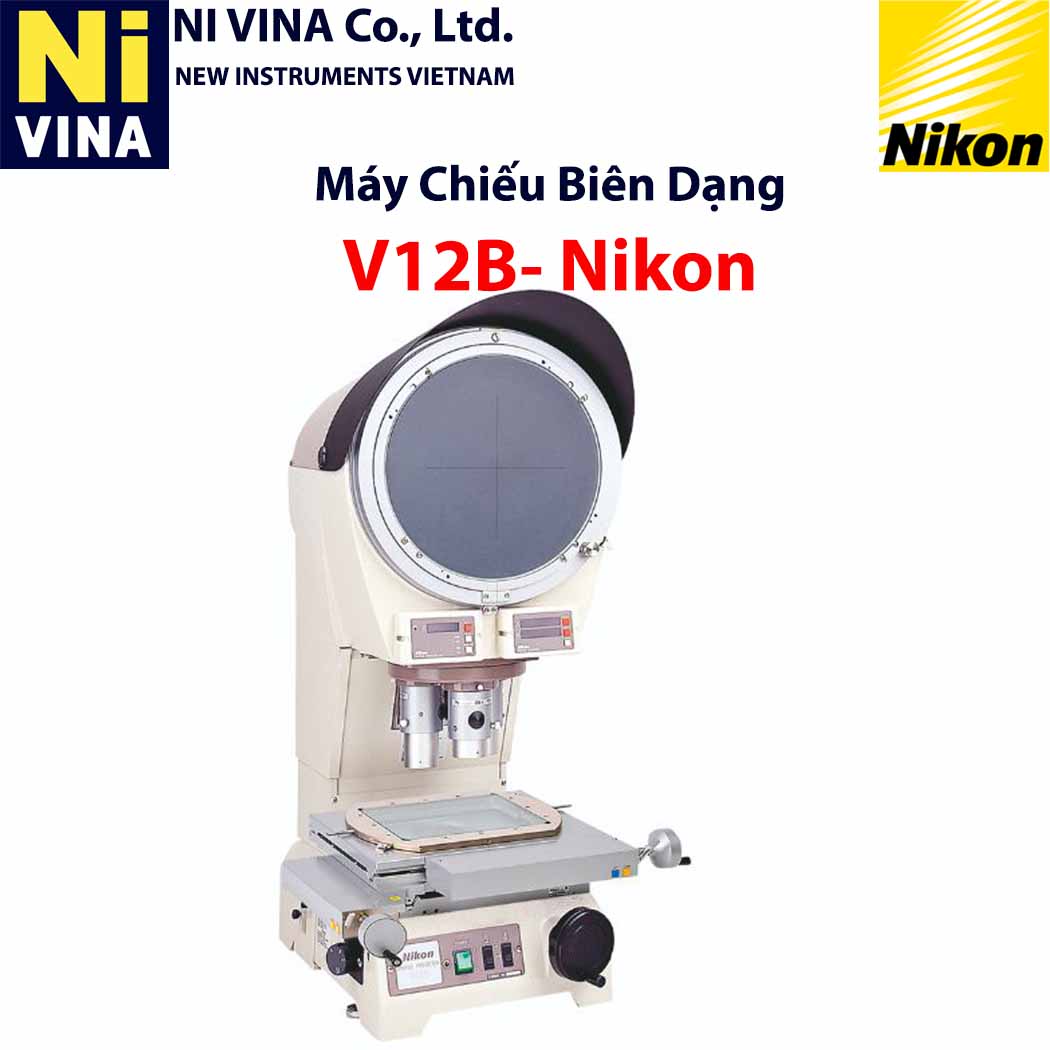

Máy Chiếu Biên Dạng V12B

Dòng máy chiếu quang học để bàn được thiết kế để đo lường và kiểm tra chính xác các thành phần. Máy có màn hình đường kính 12 inch (305mm) để hiển thị hình ảnh phóng to của mẫu, cho phép thu thập dữ liệu chính xác.

Máy chiếu biên dạng (Profile Projector) được sử dụng rộng rãi để đo các sản phẩm hình dạng phức tạp trong các phòng thí nghiệm, phòng KCS trong lĩnh vực cơ khí, sản xuất bánh răng, điện, điện tử, sản phẩm nhựa,…

Phương pháp đo này có ưu điểm là nhanh và tiện lợi, có độ chính xác cao, độ bền cao, phù hợp đặt gần với dây chuyền sản xuất mà không yêu cầu quá cao về điều kiện phòng lắp đặt.

Lĩnh vực ứng dụng Máy chiếu biên dạng V12B:

Máy chiếu quang học Nikon V12B được sử dụng trong nhiều ứng dụng công nghiệp và đảm bảo chất lượng cho:

Kiểm tra trực tiếp và cuối cùng: Đảm bảo các thành phần đáp ứng thông số kỹ thuật về kích thước.
Đo lường và xác minh các đặc điểm 2D: Bao gồm chiều dài, đường kính, góc, bán kính và hình dạng ren.
Kiểm tra tình trạng bề mặt: Sử dụng ánh sáng chiếu xiên và chiếu thẳng đứng để làm nổi bật các khuyết tật, vết xước và các điểm bất thường khác trên bề mặt.
Kiểm soát chất lượng trong sản xuất: Trong các ngành công nghiệp như sản xuất nhựa và kim loại.
Phân tích lỗi: Kiểm tra các vết nứt và các lỗi vật liệu khác.
Đo lường các bộ phận phức tạp: Hình ảnh thẳng đứng, không đảo ngược cùng nhiều tùy chọn phóng đại giúp kiểm tra các thành phần phức tạp dễ dàng hơn.

Phụ kiện Máy chiếu biên dạng V12B:

Có nhiều loại phụ kiện khác nhau giúp tăng cường khả năng của V-12B, bao gồm:

Nhiều giai đoạn XY với phạm vi di chuyển và khả năng chịu tải khác nhau.
Thấu kính chiếu có độ phóng đại khác nhau.
Bộ xử lý dữ liệu (như Nikon DP-E1) và phần mềm E-Max để xử lý và xuất dữ liệu đo lường.
Tiêu chuẩn và đồ gá hiệu chuẩn.
Bộ lọc và bộ chuyển đổi cho nhu cầu chiếu sáng cụ thể.

Nikon V12B nổi tiếng với cấu trúc chắc chắn, quang học chất lượng cao và thao tác thân thiện với người dùng, khiến nó trở thành một công cụ hữu ích để đo lường và kiểm tra kích thước chính xác.

Thuộc cùng dòng còn có Máy chiếu biên dạng V20B với các tính năng mạnh mẽ và loại máy chiếu có màn hình hiển thị lớn 20 inch (500mm), được thiết kế để cung cấp chất lượng hình ảnh cao và khả năng đo chính xác ở độ X/Y của các chi tiết trên mẫu.

Ngoài ra có thể tham khảo thêm các dòng máy chiếu biên dạng khác, với chi phí rẻ hơn nhưng cũng sở hữu tính năng không kém, cùng dịch vụ chu đáo từ NIVINA trong suốt gần 20 năm qua.

Màn chiếu: Màn chiếu bằng kính 12" (305mm) có đường ngắm ở giữa được khắc. Các mẫu V-12BDC và V-12BD có màn chiếu xoay 360° với núm xoay kỹ thuật số đo góc (đọc đến cung tròn 1 phút).
Hình ảnh: Thẳng đứng và không đảo ngược, đảm bảo định hướng và đo lường dễ dàng.
Ống kính chiếu: Giá đỡ tháp pháo 3 ống kính có thể chứa nhiều loại ống kính telecentric với độ phóng đại từ 5x đến 500x (tùy thuộc vào từng mẫu máy và phụ kiện cụ thể). Các ống kính này có độ phân giải cao, độ méo tối thiểu và khoảng cách làm việc xa.
Chiếu sáng: Có chức năng kiểm soát cường độ ánh sáng cao/thấp với đèn halogen 24V/150W cho cả chiếu sáng đường viền và bề mặt. Đèn chiếu sáng bề mặt có thể chuyển đổi giữa chiếu sáng theo chiều dọc và chiếu sáng xiên để tăng cường khả năng phát hiện cạnh. Ống kính tụ quang bốn bước tối ưu hóa ánh sáng cho độ phóng đại đã chọn.
Các giai đoạn đo: Có nhiều giai đoạn mạnh mẽ, với kích thước từ 10x6 inch (250 x 150mm) xuống đến 2x2 inch (50 x 50mm). Cơ chế lấy nét của V-12B di chuyển đầu vật kính, cho phép các giai đoạn lớn hơn và các thành phần nặng hơn (lên đến 15 kg với các giai đoạn lớn hơn). Một số giai đoạn lớn hơn cung cấp chức năng xoay để căn chỉnh thành phần chính xác.
Bộ đếm kỹ thuật số và thước đo góc: Một số mẫu (V-12BDC và V-12BSC) có bộ đếm XY kỹ thuật số tích hợp (có thể chọn 1 mm/0,5 mm). Các mẫu V-12BDC và V-12BD cũng có thước đo góc kỹ thuật số tích hợp để đo góc.
Chiều cao mẫu tối đa: Có thể chứa các phôi cao tới 100 mm (4,0") ở hầu hết các giai đoạn.
Độ chính xác phóng đại: Độ chiếu sáng theo đường viền: ±0,1%, Độ chiếu sáng bề mặt thẳng đứng/xiên: ±0,15%.
Trọng lượng: Khoảng 80 kg (176,4 lbs).
Kích thước: 409 x 648 x 970-1070 mm (16,1 x 25,5 x 38,2-42,1").
Nguồn điện: Có sẵn ở phiên bản 110 VAC (50/60Hz) và 220VAC (50/60 Hz).
