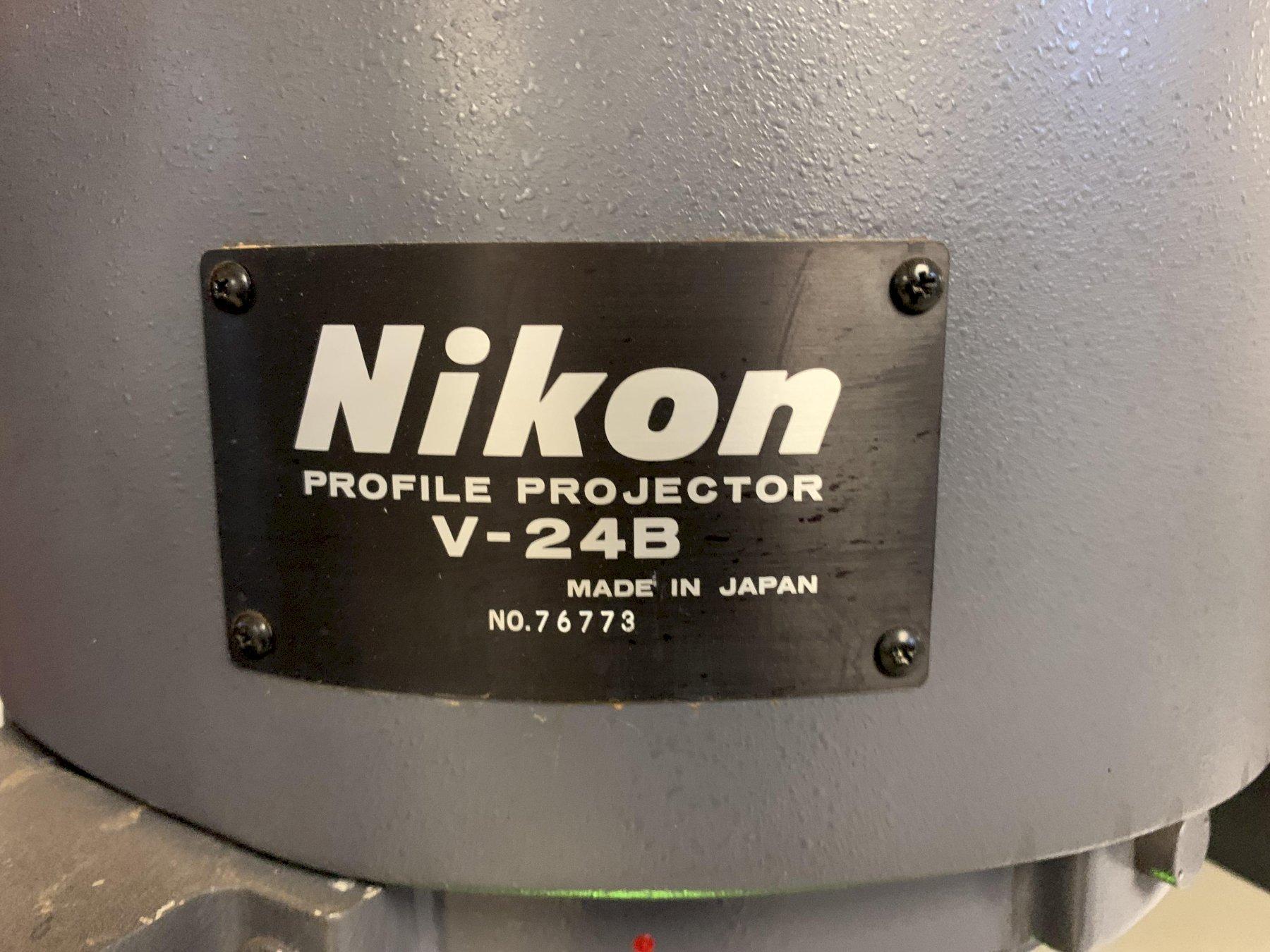

Máy chiếu biên dạng V-24B
Mã sản phẩm:
V-24B
Máy chiếu Nikon V-24B là một trong những thiết bị đo quang học cao cấp của Nikon, được thiết kế để kiểm tra và đo lường các chi tiết có độ chính xác cao. Đây là một công cụ lý tưởng cho các ngành công nghiệp đòi hỏi khả năng kiểm tra biên giới và điều kiện bề mặt của các chi tiết lớn hoặc tạp chất.
1. Màn hình hiển thị lớn và chất lượng hình ảnh vượt trội:
Màn hình đường kính 600mm: V-24B sở hữu màn hình chiếu lớn với đường kính 600mm (khoảng 23,6 inch). Kích thước này cho phép bạn hiển thị rõ ràng và hiển thị các chi tiết lớn hoặc nhiều chi tiết nhỏ cùng lúc.
Màn hình mờ hạt: Màn hình được làm bằng kính mờ với các đường tâm được giải quyết, giúp hình ảnh tham chiếu rõ ràng, sắc nét và có độ tương phản cao trên toàn bộ môi trường nhìn.
Hình ảnh đảo ngược và chiều ngang của Girl: Hình ảnh trên màn hình là hình ảnh ngược và chiều ngang của Girl, đặc biệt của máy truyền thông biên giới.
Góc nghiêng 4°: Màn hình nghiêng 4° so với phương thẳng đứng, mang lại góc nhìn thoải mái hơn cho người vận hành.
2. Độ phóng đại cao chính xác:
Độ chính xác cao: V-24B nổi bật với độ chính xác phóng đại cực kỳ cao:
±0,05% cho độ sáng biên dạng (chiếu sáng đường viền).
±0,075% cho độ sáng bề mặt (độ chiếu sáng bề mặt).
(Lưu ý: Đối với kính hiển vi 200x, độ chính xác có thể tương ứng là ±0,10% và ±0,15%).
Độ chính xác này rất cao so với nhiều mẫu máy khác trên thị trường, đảm bảo các phép đo đáng tin cậy.
3. Hệ thống ống kính hoạt động và chất lượng cao:
Cấu tạo 3 ống kính: Máy có kiểu ống kính gắn tháp (3 ống kính gắn trên tháp pháo), cho phép dễ dàng chuyển đổi giữa các phóng đại khác nhau.
Đa dạng các loại ống kính: Có sáu loại ống kính tham chiếu khác nhau (Thường là 5x, 10x, 20x, 50x, 100x, 200x). Mỗi ống kính có độ phóng đại lớn, khoảng cách làm việc và cách nhìn khác nhau, phù hợp với các loại vật mẫu và yêu cầu đo lường đa dạng.
Đồng tâm và đồng tiêu (Đồng tâm và Parfocal): Các ống kính từ 5x đến 100x có cùng khoảng cách đồng tiêu (khoảng cách parfocal) và đều đồng tâm. Điều này giúp đơn giản hóa các thao tác khi cần thay đổi độ phóng đại thường xuyên, vì hình ảnh sẽ vẫn nằm trong vùng lấy nét tương đối khi chuyển đổi.
4. Đặt mẫu lớn và có khả năng tải nặng:
Cài đặt mẫu 9V: V-24B được trang bị bàn đặt mẫu 9V với bề mặt có kích thước lớn (610 x 290mm) và chuyển hướng hành trình (225 x 100mm).
Khả năng tải trọng cao: Bàn đặt mẫu có thể chịu tải trọng lên đến 30 kg (khoảng 66 lb), cho phép kiểm tra các chi tiết nặng và cồng kềnh.
Tối đa chiều cao: Có thể chứa các chi tiết cao tới 250mm.
Trục Z có động cơ: Chuyển động lên/xuống của bàn đặt mẫu được điều khiển bằng động cơ, giúp việc làm rõ ràng dễ dàng và chính xác, đặc biệt đối với các chi tiết lớn hoặc nặng.
Độ phân giải đọc: Thường có độ phân giải đọc là 0,001mm hoặc 0,00005 inch, có thể chọn số thông số kỹ thuật đếm (ví dụ: SC-112).
5. Hệ thống chiếu sáng mạnh mẽ và linh hoạt:
Nguồn sáng Halogen 24V/150W: Sử dụng đèn halogen công suất cao cho cả ánh sáng biên giới (chiếu sáng đường viền) và chiếu sáng bề mặt (chiếu sáng bề mặt), đảm bảo hình ảnh sáng và rõ ràng, giúp công việc đo sáng và quay trở lại trở nên dễ dàng.
Chiếu sáng biên dạng Telecentric (5x-20x): Với các ống kính phóng đại thấp, hệ thống chiếu sáng biên giới là telecentric, giúp đảm bảo hình ảnh không bị kẹt khi vật thể chuyển trong trường nhìn, rất quan trọng cho phép đo chính xác.
Tùy chọn độ sáng bề mặt: Có khả năng chiếu sáng bề mặt sản phẩm và các phụ kiện khác để quan sát chi tiết bề mặt của vật thể.
6. Độ bền và khả năng tích hợp:
Thiết kế công nghiệp: Được chế tạo vật liệu và kỹ thuật bền bỉ, phù hợp với môi trường sản xuất công nghiệp.
Tích hợp bộ xử lý dữ liệu: Có thể kết nối với các bộ xử lý dữ liệu kỹ thuật số (Bộ xử lý dữ liệu) như DP-E1 và máy trong kỹ thuật số (DPU-414) để tự động hóa quá trình đo, lưu trữ dữ liệu và tạo báo cáo.
Đa dạng phụ kiện: Có sẵn nhiều phụ kiện như bàn xoay, kẹp, V-block để tăng tính linh hoạt và khả năng ứng dụng.
Ứng dụng phổ biến:
Nikon V-24B là công cụ lý tưởng cho việc đo lường và kiểm tra trong các lĩnh vực:
Cơ khí chính xác: Đo các chi tiết máy, khuôn mẫu, bánh răng, trục, chi tiết dồn, tiện lợi.
Điện tử: Kiểm tra sự kiện điện tử, bảng mạch trong (PCB), đầu nối.
Ô tô và hàng không vũ trụ: Kiểm tra các bộ phận động cơ, linh kiện hàng không.
Sản xuất nhựa và cao su: Kiểm tra các loại sản phẩm đúc.
Các ngành công nghiệp khác: Nơi cần kiểm tra kích thước, hình dạng và các bề mặt của chi tiết.
Tóm lại, máy chiếu biên dạng Nikon V-24B là một hệ thống đo quang học mạnh mẽ và mạnh mẽ đáng tin cậy, cung cấp độ chính xác cao, khả năng xử lý các chi tiết lớn và phức tạp, cùng với sự linh hoạt trong các ứng dụng công nghiệp đa dạng.
Các loại vật kính tham khảo: Có sẵn nhiều loại vật kính với độ phóng đại khác nhau, bao gồm: 5x, 10x, 20x, 50x, 100x, 200x .
Độ phóng đại chính xác:
±0,05% cho độ sáng biên dạng (Contour Illumination).
±0,075% cho độ sáng bề mặt (Surface Illumination).
Đối với vật kính 200x, độ chính xác có thể là ±0,10% (chiếu màu sắc) và ±0,15% (chiếu sáng bề mặt).
Tính năng Parfocal & Concentric: Các vật kính từ 5x đến 100x có cùng tiêu cự và đồng tâm, giúp đơn giản hóa công việc vận hành khi cần thay đổi độ phóng đại thường xuyên mà không cần phải làm sạch quá nhiều.
Hệ thống chiếu sáng (Chiếu sáng):
Nguồn sáng: Đèn halogen 24V/150W cho cả độ sáng biên giới (Chiếu sáng đường viền) và độ sáng bề mặt (Chiếu sáng bề mặt). Đảm bảo đủ độ sáng cho cả hai chế độ.
Chiếu sáng biên dạng (Contour Illuminator):
Telecentric: Đối với vật kính 5x đến 20x, thước đo chính xác được đảm bảo bằng cách loại bỏ lỗi.
Đồng tâm: Đối với kính 50x đến 200x.
Cung cấp bộ lọc màu xanh lá cây.
Chiếu sáng bề mặt (Surface Illuminator):
Chiếu sáng bề mặt thẳng đứng có sẵn (Chiếu sáng bề mặt xiên dọc).
Có kính cường lực tăng cường (ống kính tăng cường) cho vật kính 5x.
Cung cấp bộ lọc màu xanh lá cây.
Bàn đặt mẫu (Stage):
Loại bàn đặt mẫu: Thường là loại 9V Stage (hoặc tương thích) có thể gắn trực tiếp.
Diện tích bề mặt: Khoảng 610 x 290mm (24,0 x 11,4 inch).
Kích thước bàn kính: 330 x 200 x 10 mm (13,0 x 7,9 x 0,4 inch).
Hành trình di chuyển (Di chuyển ngang): 225 x 100mm (8.9 x 3.9 inch) trên trục X và Y.
Đọc hệ thống: Sử dụng tính năng bộ mã hóa tuyến tính (Bộ mã hóa tuyến tính) để đọc vị trí, cho độ phân giải cao ( 0,001mm/0,00005 inch ).
Khả năng tải (Khả năng chịu tải): Lên đến 30 kg (66 lb).
Tối đa vật liệu mẫu cao có kích thước: Có thể chứa vật liệu cao mẫu tới 250mm .
Chuyển động Z: Chuyển động lên/xuống của bàn đặt được điều khiển bằng động cơ (hệ thống lấy nét có động cơ), giúp điều khiển lấy nét chính xác và dễ dàng.
Kích thước và số lượng:
Kích thước (Rộng x Sâu x Cao): Khoảng 1180 x 1100 x 1900 mm (46,5 x 43,3 x 74,8 inch).
Trọng lượng: Khoảng 800 kg (1766 lb) (tùy thuộc vào cấu hình).
Thiết kế chắc chắn: V-24B là một máy tham chiếu dạng nặng và được chế tạo chắc chắn, cho phép xử lý nhiều loại vật mẫu, từ nhỏ đến lớn và cồng kềnh.
Kiểm soát điều khiển dễ dàng: Các nút điều khiển thường được bố trí tiện ích ở mặt trước để dễ dàng thao tác có lợi.
Tích hợp bộ đếm kỹ thuật số (Bộ đếm kỹ thuật số/Bộ DP): Thường được cấu hình với bộ đếm XY kỹ thuật số để hiển thị tốc độ và có thể kết nối với bộ xử lý dữ liệu (Bộ xử lý dữ liệu) để thực hiện phép đo phức tạp hơn và xuất báo cáo.
Nhiều tùy chọn phụ kiện: Có thể gắn thêm các phụ kiện như bàn xoay (Rotating Table), phụ kiện kẹp trung tâm (Tilting Center Fixture), V-block Fixture và các phần mềm đo lường.
Nikon V-24B được đánh giá cao về độ chính xác và độ tin cậy, phù hợp để kiểm tra và đo lường các chi tiết trong các ngành công nghiệp Yêu cầu tiêu chuẩn cao.
