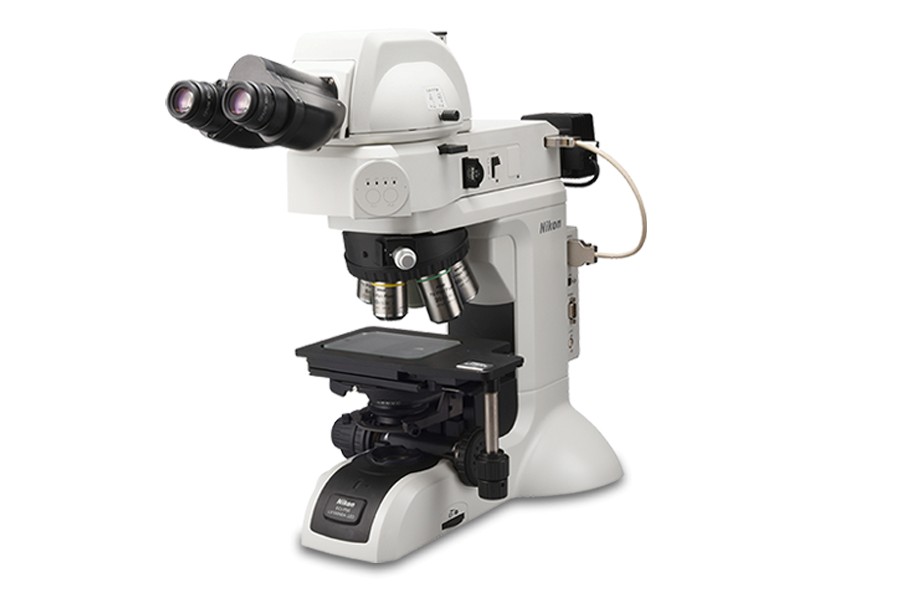

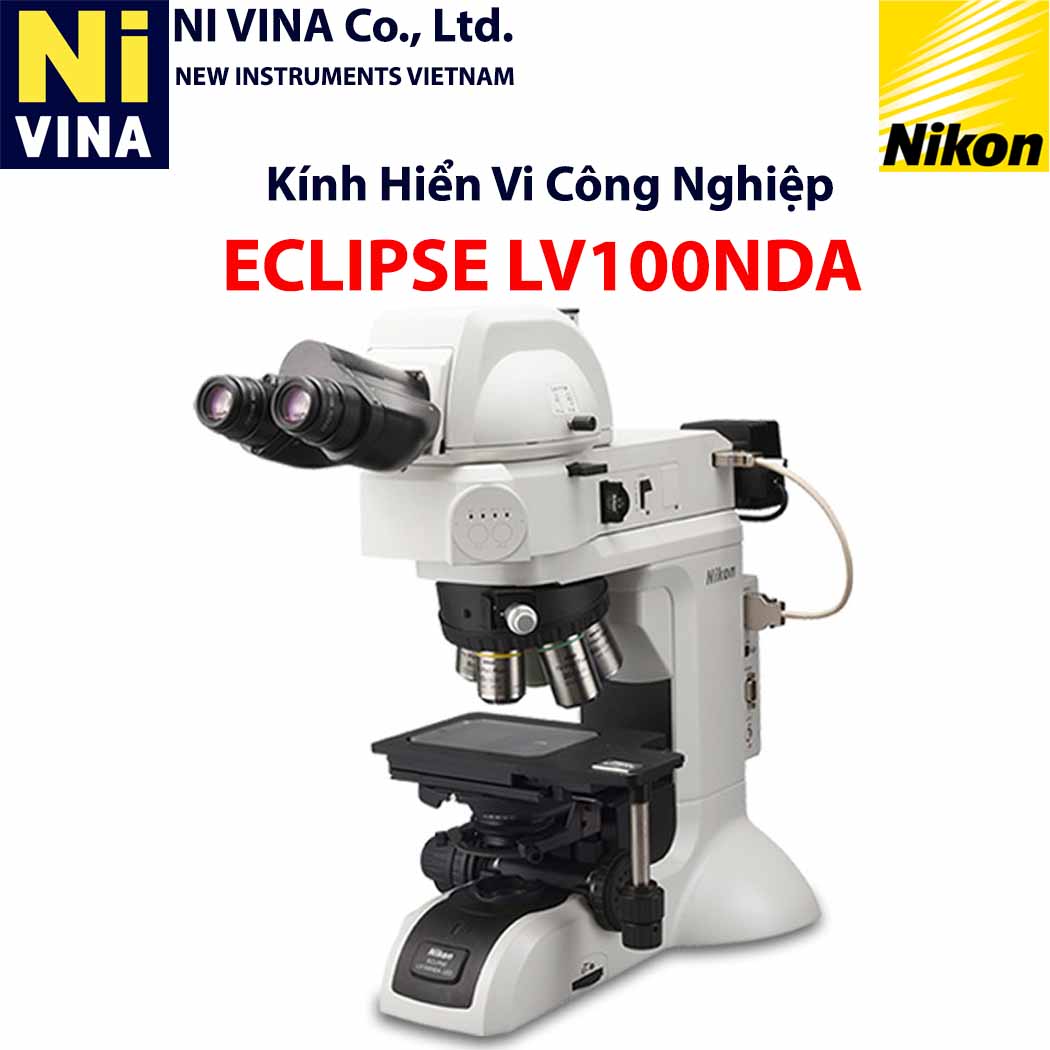

1. Đặc điểm nổi bật của phiên bản ECLIPSE "NDA" (tự động hóa):

• Mâm gắn vật kính có động cơ (Mũi có động cơ): Đây là điểm khác biệt chính so với phiên bản LV100ND. LV100NDA được trang bị bó vật kính 5 lỗi (hoặc 6 cấu hình lỗi) được điều khiển bằng động cơ ( LV-NU5AI Motorized Universal Quintuple Nosepiece ). Điều này được phép:
  • Kính hiển vi tự động nhận dạng: Kính có khả năng tự động phát hiện kính hiển vi đang được sử dụng.
  • Tự động điều chỉnh thông số: Khi kết hợp với bộ điều khiển và phần mềm hình ảnh NIS-Elements, kính có thể tự động tối ưu hóa cường độ sáng, khẩu độ và phương pháp quan sát (màu sáng/màu tối/huỳnh quang) phù hợp với vật kính được chọn.
  • Tự động hóa quy trình kiểm tra quy trình: Khả năng điều khiển bằng động cơ hỗ trợ thiết lập quy trình kiểm tra quy trình tự động, tăng hiệu quả và lặp lại chu trình cho các phép đo hoặc kiểm tra số lượng lớn của ứng dụng.

2. Hệ thống quang học:

• Hệ thống quang học CFI60-2/CFI60: Nikon ECLIPSE LV100NDA sử dụng hệ thống quang học CFI60-2/CFI60 của Nikon, nổi tiếng với khả năng cung cấp hình ảnh có độ phân giải cao, độ tương phản tốt và hiệu chỉnh sai màu sắc tiên tiến.
• Kính thiên văn đa dạng: Tương thích với nhiều dòng kính công nghiệp của Nikon, bao gồm:
  • CFI Plan Fluor: Cung cấp hiệu suất quang học vượt trội, khẩu độ số (NA) cao và khoảng cách làm việc dài. Có hỗ trợ phân tích tương phản DL/DLL phiên bản.
  • CFI LU Plan EPI P / POL: Kính kính cho quan sát trường sáng/trường tối và phân cực, đặc biệt cho vật liệu không có kính kính.
  • CFI L Plan EPI CR: Kính hiển vi có khả năng điều chỉnh mẫu kính dày.
  • CFI IC EPI Plan TI/DI: Vật kính cho kỹ thuật giao tiếp.
• Trường nhìn: Tầm nhìn trường hỗ trợ (ví dụ 22mm hoặc 25mm) tùy chọn thuộc vào loại ống ngắm và kính hiển vi được sử dụng.

3. Ánh sáng hệ thống:

• Đèn phản xạ (Đèn chiếu sáng Episcope):
  • LV-UEPI2A / LV-UEPI-N: Có thể sử dụng đèn halogen 12V50W hoặc Nguồn sáng LED C-LL-I màn hình màu cao (Đèn LED có độ hoàn màu cao) với tuổi thọ lên đến 50.000 giờ.
  • Hỗ trợ nhiều kỹ thuật quan sát: Trường sáng (Brightfield), trường tối (Darkfield), phân cực (Polarizing - POL), tương phản phản xạ vi sai (Differential Interference Contrast - DIC), huỳnh quang phản xạ (Epi-Huỳnh quang), và giao thoa kế hai chùm tia (Giao thoa kế hai chùm tia).
  • Khẩu độ tự động điều khiển: Khẩu độ được điều khiển bằng động cơ và liên kết với bộ chọn độ sáng/trường tối, tự động tối ưu hóa cho vật thể được chọn.
• Đèn truyền qua (Đèn chiếu soi):
  • Tích hợp nguồn sáng LED C-LL-I màn hình màu cao (hoặc tùy chọn halogen 12V50W/100W).
  • Có hệ thống quang học "Fly Eye" để chiếu sáng đồng đều, khẩu độ và trường có thể điều chỉnh.
  • Hỗ trợ các kỹ thuật: trường sáng, trường tối, phân cực, tương phản pha và DIC.

4. Cơ chế điều chỉnh tiêu cự và bàn đặt mẫu:

• Điều chỉnh tiêu cự: Núm điều chỉnh thô và tinh đồng trục.
  • Hành trình: 40mm.
  • Điều chỉnh thô: 14 mm/vòng (có mô-men xoắn điều chỉnh và cơ chế lấy lại cơ chế).
  • Điều chỉnh tinh: 0,1 mm/vòng (1 µm/vách chia).
• Bàn đặt mẫu (Các giai đoạn): Tương tự như nhiều loại bàn học cơ bản với các chương trình hành động khác nhau:
  • LV-S32 (75x50mm)
  • LV-S64 (150 x 100mm)
  • LV-S6 (150 x 150mm)
  • Có thể tích hợp các phụ kiện như tấm kính ESD (tấm ESD) hoặc tấm wafer hỗ trợ.
• Tối đa mẫu cao nhất: Khoảng 33mm (khi sử dụng với mâm kính LVNU5AI và bàn LV-S32/LV-S64); có thể tăng lên 73mm khi sử dụng thêm trụ nâng (cột nâng).

5. Camera quan sát và camera tích hợp:

• Ống kính:
  • Ống thị kính ba mắt LV-TI3 ESD: Ống ngắm ba mắt chống tĩnh điện với hình ảnh thẳng (Ảnh đã dựng), trường nhìn 22/25.
  • Ống thị kính ba trục nghiêng LV-TT2: Ống ngắm ba mắt có thể điều chỉnh góc nghiêng.
• Tích hợp máy ảnh: Dễ dàng kết nối với các dòng máy ảnh kỹ thuật số Nikon Digital Sight (như DS-Fi3, DS-Ri2) và phần mềm NIS-Elements để chụp ảnh, quay video, đo đạc và phân tích hình ảnh, với khả năng truyền dữ liệu về vật kính, độ phóng đại và cường độ sáng.

6. Khả năng chống tĩnh điện (Hiệu suất ESD):

• Được thiết kế để giảm thiểu điện và phóng điện tĩnh (từ 1000V xuống 10V trong vòng 0,2 giây), rất quan trọng khi kiểm tra các cảm biến điện tử linh kiện.

7. Kích thước và khối lượng:

• Trọng lượng thân chính: Khoảng 8,6kg (không bao gồm phụ kiện).
• Kích thước và khả năng thụ động được tối ưu hóa.

8. Ứng dụng:

Nikon ECLIPSE LV100NDA là đơn vị lựa chọn lý tưởng cho các ứng dụng Yêu cầu độ chính xác cao và khả năng tự động hóa trong:

• Kiểm tra chất bán dẫn: wafer, chip, thiết bị bán dẫn.
• Kiểm soát chất lượng và phân tích lỗi: Các bộ phận ô tô, hàng không vũ trụ, cơ khí chính xác, vật liệu (kim loại, gốm sứ, polymer, composite).
• Sản xuất điện tử sự kiện: Bảng mạch, màn hình (FPDs).
• Nghiên cứu và phát triển: Nghiên cứu vật liệu mới và quy trình sản xuất.

Với tính năng mô-đun cao, hiệu suất quang học xuất sắc và các tính năng tự động hóa, Nikon ECLIPSE LV100NDA mang lại hiệu quả vượt trội cho các quy trình kiểm tra và phân tích phức tạp.
