Máy đo tọa độ 3 chiều quang học NIKON iNexiv VMA-4540,Máy đo tọa độ 3 chiều quang học iNexiv VMA-4540

Tính năng và đặc trưng sản phẩm Nikon NEXIV VMA-4540

Tốc độ đo nhanh, độ chính xác cao với độ ổn định, lặp lại tốt.
Khả năng tạo chương trình đo tự động cho phép đo nhiều mẫu một lúc hoặc đo các mẫu giống nhau.
Trường nhìn lớn, khả năng phóng đại và lấy nét cho phép đo các sản phẩm kích thước nhỏ.
Phần mềm linh hoạt, đánh giá kích thước sản phẩm trực tiếp, xuất dữ liệu tự động ra form của khách hàng.
Bàn máy được thiết kế có thể di chuyển tự động 3 trục X,Y,Z với khoảng dịch chuyển lần lượt 250mm x 200mm x 200mm

Camera với trường nhìn rộng và tùy chọn laser cho tốc độ bắt nét cao. Phần mềm được INEXIV được NIKON phát triển cho phép tạo chương trình đo tự động một cách đơn giản, lưu giữ toàn bộ các dữ liệu đo từ vị trí, tọa độ, cường độ sáng…để sử dụng cho các lần đo tiếp theo với mẫu tương tự.

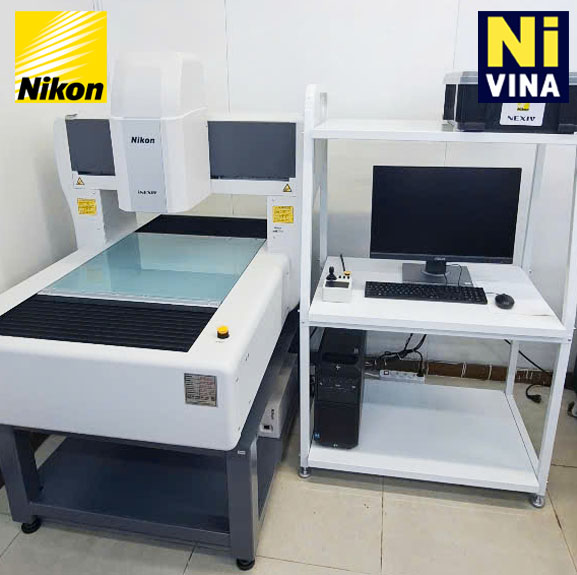

Máy đo 3d iNexiv VMA-4540 Nikon tại cơ sở khách hàng

Ứng dụng Nikon NEXIV VMA-4540

Công nghiệp Điện tử và Bán dẫn:
- Bảng mạch in (PCB): Đo lường đường dẫn, đường kính lỗ, khoảng cách giữa các thành phần, kiểm tra độ phẳng và các đặc điểm hình học khác trên các PCB có kích thước lớn đến trung bình.
- Linh kiện điện tử: Đo lường các linh kiện nhỏ như tụ điện, điện trở, cuộn cảm, đầu nối, cảm biến, đặc biệt là các linh kiện có cấu trúc 3D phức tạp.
- Kiểm tra chip và gói IC: Đo lường chiều cao bump, chiều rộng đường dẫn trên wafer và các gói IC.
- Màn hình phẳng (FPD): Kiểm tra các đặc điểm hình học trên tấm nền màn hình.
Công nghiệp Cơ khí Chính xác và Gia công:
- Chi tiết máy gia công: Đo lường chính xác các kích thước, hình dạng, khoảng cách, đường kính, góc của các bộ phận cơ khí được gia công (tiện, phay, khoan, dập).
- Khuôn mẫu: Kiểm tra độ chính xác của các chi tiết khuôn đúc, khuôn ép nhựa, khuôn dập kim loại.
- Các bộ phận lắp ráp: Đảm bảo độ chính xác của các bộ phận đã được lắp ráp.
Công nghiệp Nhựa và Cao su:
- Đo lường các chi tiết nhựa đúc, ép, cao su, kiểm tra kích thước, độ biến dạng, vị trí lỗ.
Công nghiệp Ô tô:
- Kiểm tra các bộ phận động cơ, hệ thống điện, chi tiết nội thất, các bộ phận kim loại và nhựa khác.
- Đảm bảo chất lượng các bộ phận từ nhà cung cấp.
Công nghiệp Y tế:
- Đo lường các dụng cụ y tế, thiết bị cấy ghép, các bộ phận của thiết bị y tế phức tạp, đảm bảo độ chính xác và tuân thủ tiêu chuẩn.
Kiểm soát chất lượng (QA/QC) và Phân tích lỗi (Failure Analysis):
- Là công cụ chủ chốt trong các phòng QA/QC để thực hiện kiểm tra mẫu ngẫu nhiên hoặc 100% sản phẩm.
- Phân tích nguyên nhân gốc rễ của các lỗi sản phẩm thông qua đo lường chính xác các khuyết tật.
Nghiên cứu và Phát triển (R&D):
- Đánh giá các nguyên mẫu sản phẩm mới, phân tích hình học của vật liệu và cấu trúc.

Với khả năng đo lường nhanh chóng, chính xác và tự động trên một vùng làm việc rộng, NEXIV VMA-4540 là giải pháp lý tưởng cho các nhà sản xuất đang tìm kiếm một hệ thống kiểm tra chất lượng linh hoạt để tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

Phụ kiện Máy đo VMA 4540:

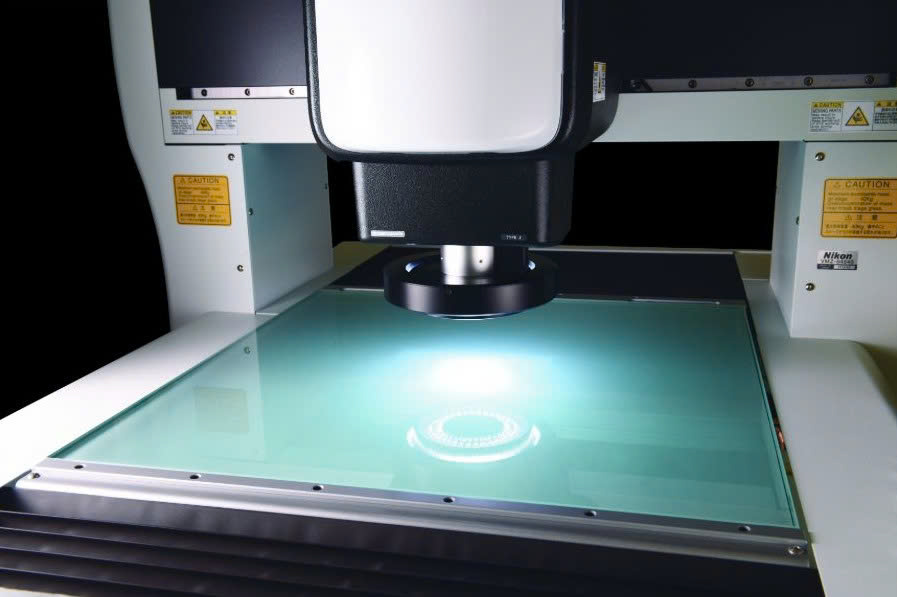

Tấm kính đặt mẫu (stage Glass) kích thước 576x580

- Đây là một phụ kiện chuyên biệt dành riêng cho model máy đo VMA 4540 của Nikon. Kích thước và các đặc tính kỹ thuật phải hoàn toàn tương thích để đảm bảo độ chính xác của phép đo.

- Chỉ có nhà sản xuất hoặc đại lý ủy quyền mới có thể cung cấp sản phẩm chính hãng, đảm bảo chất lượng, độ bền và sự tương thích hoàn hảo với máy của bạn.

- Mọi thông tin về giá cả, tình trạng hàng tồn kho, thời gian giao hàng và chính sách bảo hành cho phụ kiện này xin liên hệ NIVINA

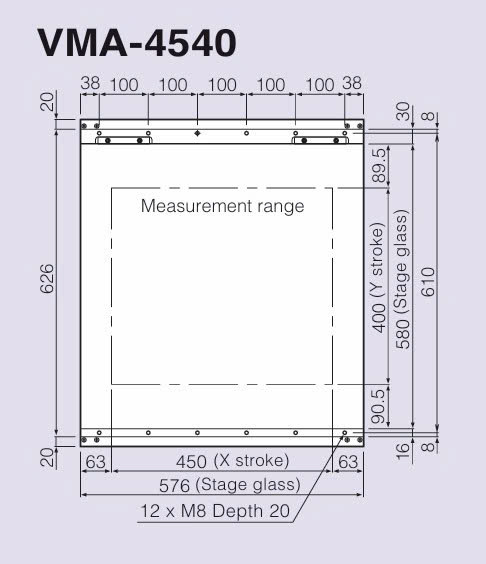

Bản vẽ Kích thước tấm kính mẫu chính hãng Nikon:

Thông số kỹ thuật Nikon NEXIV VMA-4540

Stroke (X x Y x Z)	450 x 400 x 200mm (18"x 16"x 8")
Measurement range withTP (Touch Probe) ^*1	400 x 400 x 166mm (TP20) 400 x 400 x 170mm (TP200) 450 x 400 x 200mm (with Vision AF)
Measurement range withTP & MCR20 ^*2	325 x 400 x 166mm (TP20) 325 x 400 x 170mm (TP200) 375 x 400 x 200mm (with Vision AF)
Minimum readout	0.1 µm
Maximum workpiece weight	40 kg (up to 20 kg accuracy guaranteed)
Maximum permissible error ^*3	E_UX,MPE E_UY,MPE: 2+6L/1000 µm (with Vision AF) E_UXY,MPE: 3+6L/1000μm (with Vision AF) E_UZ,MPE: 3+L/100μm (with Laser AF or Touch Probing) (L = Length in mm)
Camera	1/3-in. 3CCD color or B/W Progressive scan
Working distance	73.5 mm (63 mm with Laser AF)
Magnification	Optical: 0.35 to 3.5x On screen: 12.6 to 126x with 24-inch WUXGA (1920 x 1200 pixels) monitor
FOV size	13.3 x 10mm to 1.33 x 1mm
Auto focus	Vision AF and optional Laser AF
Illumination	Contour illumination: White LED diascopic illumination Surface illumination: White LED episcopic illumination Oblique illumination: 8-segment white LED ring illumination
Video resolution	640 x 480 (pixels)
Touch probe (optional) ^*1	Renishaw® TP200/TP20
Power source	100 V-240 V, 50/60 Hz
Power consumption	5A-2.5A (excluding power consumption of host computer and its peripherals)
Dimensions & weight (W x D x H)	Main body with table: 1000 x 1340 x 1553mm, 500 kg Controller: 145 x 400 x 390mm, 13 kg
Operational environment	Temperature: 10°C to 35°C Humidity: 70% or less

	Host computer
CPU	Intel® Core™ 2 Duo CPU or faster
Memory	4GB or more
OS	Windows® 7 32bit
Interface	USB2.0 / IEEE1394
