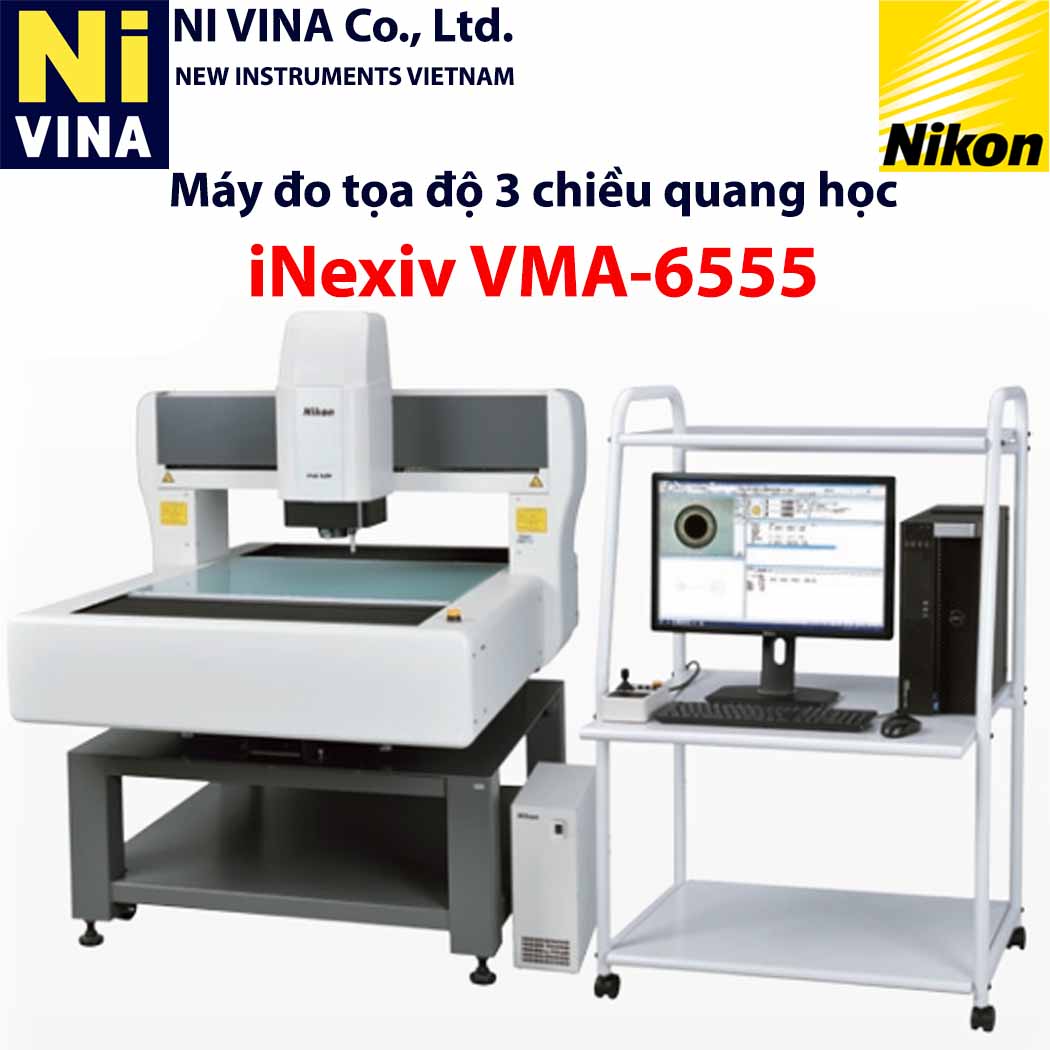

Máy đo tọa độ 3 chiều quang học NIKON iNexiv VMA-6555
Mã sản phẩm:
VMA-6555
Nikon iNEXIV VMA-6555 là một máy đo tọa độ video tự động hoàn toàn, sử dụng kết hợp hình ảnh camera độ phân giải cao, hệ thống quang học zoom mạnh mẽ và công nghệ lấy nét tự động chính xác để đo lường các đặc điểm hình học của mẫu vật.
iNEXIV VMA-6555 đến từ hãng Nikon (Nhật Bản). Chức năng tìm kiếm vị trí đo tự động và thông minh. Nguồn chiếu sáng tập trung và hiệu quả cao.
iNEXIV VMA-6555 cung cấp kích thước bàn đo 650mm x 550mm x 200mm (X, Y, Z) cùng với trường quang học rộng (FOV)
Tốc độ đo nhanh, độ chính xác cao với độ ổn định, lặp lại tốt.
Khả năng tạo chương trình đo tự động cho phép đo nhiều mẫu một lúc hoặc đo các mẫu giống nhau.
Trường nhìn lớn, khả năng phóng đại và lấy nét cho phép đo các sản phẩm kích thước nhỏ.
Phần mềm linh hoạt, đánh giá kích thước sản phẩm trực tiếp, xuất dữ liệu tự động ra form của khách hàng.
Bàn máy được thiết kế có thể di chuyển tự động 3 trục X,Y,Z với khoảng dịch chuyển lần lượt 650mm x 550mm x 200mm
Camera với trường nhìn rộng và tùy chọn laser cho tốc độ bắt nét cao. Phần mềm được INEXIV được NIKON phát triển cho phép tạo chương trình đo tự động một cách đơn giản, lưu giữ toàn bộ các dữ liệu đo từ vị trí, tọa độ, cường độ sáng…để sử dụng cho các lần đo tiếp theo với mẫu tương tự.
Ứng dụng iNexiv VMA-6555
Sản xuất Màn hình phẳng (FPD - Flat Panel Display):
Đo lường các điểm ảnh, đường mạch, kết nối trên tấm nền LCD, OLED lớn.
Kiểm tra các khuyết tật, vị trí của các lớp vật liệu trên màn hình.
Công nghiệp Ô tô:
Đo lường các chi tiết kim loại, nhựa lớn như bảng mạch điều khiển, khung xe nhỏ, chi tiết nội thất, bộ phận đúc.
Kiểm tra các bộ phận lắp ráp, đảm bảo độ chính xác về kích thước và hình dạng.
Công nghiệp Hàng không vũ trụ:
Kiểm tra các chi tiết lớn hơn của máy bay, linh kiện điện tử hàng không, các bộ phận gia công chính xác.
Đảm bảo dung sai chặt chẽ cho các thành phần quan trọng.
Công nghiệp Điện tử (Đặc biệt cho các PCB lớn):
Đo lường các bảng mạch in (PCB) có kích thước lớn, kiểm tra vị trí linh kiện, đường dẫn, lỗ khoan.
Kiểm tra chất lượng các bộ phận lắp ráp điện tử có kích thước trung bình.
Cơ khí chính xác và Khuôn mẫu:
Đo lường các khuôn mẫu có kích thước lớn, chi tiết máy móc, bộ phận gia công CNC.
Kiểm tra kích thước, độ phẳng, độ vuông góc của các bề mặt.
Sản xuất Thiết bị gia dụng:
Kiểm tra các chi tiết nhựa, kim loại trong sản xuất tủ lạnh, máy giặt, điều hòa, v.v.
Y tế (Thiết bị y tế lớn hơn):
Đo lường và kiểm tra các bộ phận của thiết bị y tế phức tạp, các dụng cụ phẫu thuật có kích thước lớn.
Kiểm soát chất lượng (QA/QC) và Phân tích lỗi (Failure Analysis):
Là công cụ chủ chốt trong các phòng QA/QC để đảm bảo chất lượng sản phẩm trong các dây chuyền sản xuất hàng loạt.
Phân tích nguyên nhân lỗi của các sản phẩm bị trả lại hoặc có vấn đề.
Tóm lại, NEXIV VMA-6555 là một giải pháp đo lường linh hoạt và đáng tin cậy cho các nhà sản xuất cần đo lường chính xác các chi tiết lớn hoặc một lượng lớn chi tiết nhỏ trong một lần đo, góp phần nâng cao hiệu quả và chất lượng sản xuất.
Specifications
Stroke (X x Y x Z)
650 x 550 x 200 mm
Measurement range withTP
(Touch Probe) *1
600 x 550 x 166 mm (TP20)
600 x 550 x 170 mm (TP200)
650 x 550 x 200 mm (withVision AF)
Measurement range withTP & MCR20 *2
525 x 550 x 166 mm (TP20)
525 x 550 x 170 mm (TP200)
575 x 550 x 200 mm (withVision AF)
1/3-in. progressive scan b/w camera (standard), 1/3-in. progressive scan color camera (optional)
Working distance
73.5 mm (63 mm withLaser AF)
Magnification
Optical: 0.35 to 3.5x (0.52x to 5.2x high magnification is available as an option)
On screen: 12.6 to 126x with24-inch WUXGA (1920 x 1200 pixels) monitor
FOV size on stage
13.3 x 10 mm to 1.33 x 1 mm (8.9 x 6.7 mm to 0.89 x 0.67 mm withhigh-magnification option)
Auto focus
Vision AF and optional Laser AF
Illumination
Contour illumination: White LED diascopic illumination
Surface illumination: White LED episcopic illumination
Oblique illumination: 8-segment white LED ring illumination
Video resolution
640 x 480 (pixels)
Touch probe (optional) *1
Renishaw® TP200/TP20
Power source
100 V-240 V, 50/60 Hz
Power consumption
5 A (100 V) - 2.5 A (240 V)
Dimensions & weight
Main body withtable (W x D x H): 1200 x 1640 x 1553 mm, 665 kg
Controller: 145 x 400 x 390 mm, 14 kg
