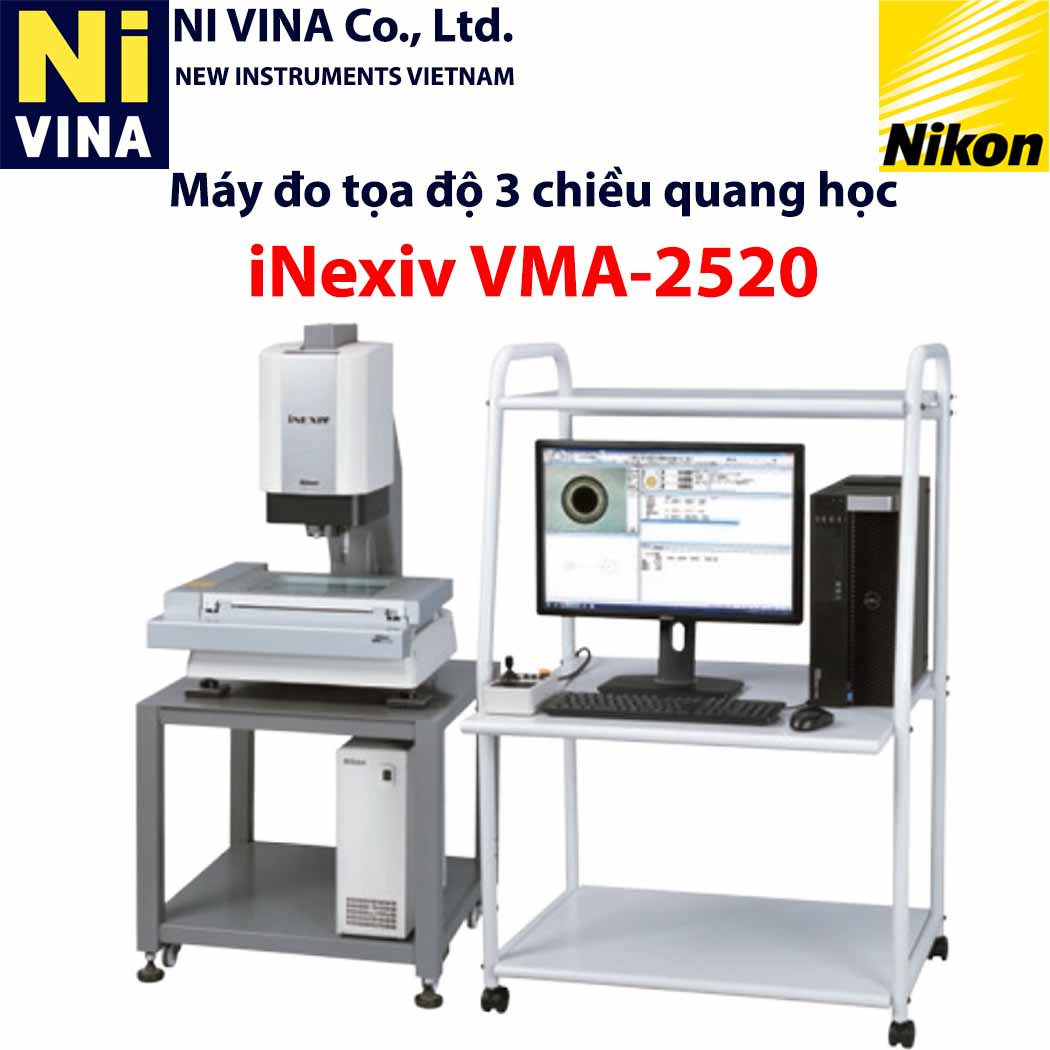

Máy đo tọa độ 3 chiều quang học NIKON iNexiv VMA2520
Mã sản phẩm:VMA-2520

Máy đo tọa độ 3 chiều quang học NIKON iNexiv VMA2520​ là 1 trong những thiết kế đỉnh cao của NIKON trong lĩnh vực đo lường tự động, với một thiết kế nhỏ gọn, cho độ chính xác đo lường độ dài đạt đến 3um.

Nikon NEXIV VMA-2520 là một máy đo tọa độ video tự động hoàn toàn, tích hợp công nghệ xử lý ảnh tiên tiến, quang học zoom hiệu suất cao và tùy chọn lấy nét laser để thực hiện các phép đo 2D và 3D chính xác trên nhiều loại mẫu vật.

Hotline marketing@nivina.com.vn
  • THÔNG TIN CHI TIẾT SẢN PHẨM
  • THÔNG SỐ KỸ THUẬT

Tính năng Máy đo tọa độ 3 chiều quang học NIKON iNexiv VMA2520

  • Tốc độ đo nhanh, độ chính xác cao với độ ổn định, lặp lại tốt.
  • Khả năng tạo chương trình đo tự động cho phép đo nhiều mẫu một  lúc hoặc đo các mẫu giống nhau.
  • Trường nhìn lớn, khả năng phóng đại và lấy nét cho phép đo các sản phẩm kích thước nhỏ.
  • Phần mềm linh hoạt, đánh giá kích thước sản phẩm trực tiếp, xuất dữ liệu tự động ra form của khách hàng.
  • Bàn máy được thiết kế có thể di chuyển tự động 3 trục X,Y,Z với khoảng dịch chuyển lần lượt 250mm x 200mm x 200mm

Camera với trường nhìn rộng và tùy chọn laser cho tốc độ bắt nét cao. Phần mềm được INEXIV được NIKON phát triển cho phép tạo chương trình đo tự động một cách đơn giản, lưu giữ toàn bộ các dữ liệu đo từ vị trí, tọa độ, cường độ sáng…để sử dụng cho các lần đo tiếp theo với mẫu tương tự.

Máy đo tọa độ 3D iNexiv VMA-2520 Nikon

Ứng dụng NIKON iNexiv VMA2520

  1. Công nghiệp Điện tử và Sản xuất linh kiện:

    • Bảng mạch in (PCB): Đo lường các chi tiết trên PCB kích thước nhỏ và vừa, kiểm tra đường dẫn, lỗ khoan, vị trí linh kiện, kích thước pad.

    • Linh kiện điện tử nhỏ: Đo lường các chi tiết như tụ điện, điện trở, đầu nối, cảm biến, công tắc, đặc biệt các linh kiện có cấu trúc 3D phức tạp.

    • Sản xuất thiết bị di động: Kiểm tra các thành phần của điện thoại thông minh, máy tính bảng, thiết bị đeo.

  2. Công nghiệp Cơ khí Chính xác và Gia công:

    • Chi tiết máy gia công nhỏ: Đo lường các chi tiết được sản xuất bằng máy CNC, tiện, phay, khoan.

    • Khuôn mẫu nhỏ: Kiểm tra độ chính xác của các chi tiết trong khuôn đúc, khuôn ép nhựa, khuôn dập kim loại.

    • Các bộ phận của đồng hồ, thiết bị quang học: Đo lường các chi tiết cực kỳ nhỏ và chính xác.

  3. Công nghiệp Nhựa và Cao su:

    • Đo lường các chi tiết nhựa đúc, ép, cao su có kích thước nhỏ, kiểm tra kích thước, hình dạng, vị trí lỗ.

  4. Sản xuất Thiết bị y tế:

    • Kiểm tra các dụng cụ y tế nhỏ, thiết bị cấy ghép, các bộ phận của thiết bị y tế dùng một lần hoặc tái sử dụng.

  5. Công nghiệp Ô tô (một số chi tiết nhỏ):

    • Kiểm tra các chi tiết nhỏ trong hệ thống điện, cảm biến, các bộ phận nội thất nhỏ.

  6. Kiểm soát chất lượng (QA/QC) và Phân tích lỗi (Failure Analysis):

    • Là công cụ lý tưởng cho các phòng QA/QC có không gian hạn chế nhưng cần độ chính xác cao.

    • Giúp phân tích nguyên nhân lỗi của sản phẩm bằng cách đo lường chi tiết các khuyết tật.

  7. Giáo dục và Nghiên cứu & Phát triển (R&D):

    • Được sử dụng trong các phòng thí nghiệm đại học hoặc trung tâm R&D để phân tích hình học của vật liệu mới, nguyên mẫu sản phẩm.

Với sự kết hợp giữa kích thước nhỏ gọn, hiệu suất đo lường cao và chi phí hợp lý, Nikon NEXIV VMA-2520 là một giải pháp hiệu quả cho các doanh nghiệp cần một máy đo quang học tự động đáng tin cậy để nâng cao chất lượng sản phẩm và tối ưu hóa quy trình kiểm tra.



Specifications
Stroke (X x Y x Z) 250 x 200 x 200 mm (10 x 8 x 8”)
Minimum readout 0.1 µm
Maximum workpiece weight 15 kg (up to 5 kg accuracy guaranteed)
MPE * XY MPEE1: 2+8L/1000 µm
XY MPEE2: 3+8L/1000 µm
Z MPEE1: 3+L/50 µm
Camera 1/3-in. 3CCD color
Progressive scan (B/W optional)
Working distance 73.5 mm (63 mm with LAF)
Magnification Optical: 0.35 to 3.5x
On screen: 12 to 120x (with 17” monitor at SXGA resolution)
FOV size 13.3 x 10 to 1.33 x 1 mm
Auto focus Vision AF and optional Laser AF
Illumination
Contour Illumination White LED illumination
Surface Illumination White LED illumination
Oblique Illumination 8-segment white LED ring
Video resolution 640 x 480 (pixels)
Touch probe Renishaw® TP200/TP20 (option)
Power source 100-240 V, 50/60 Hz
Power consumption 5-2.5 A
(excluding power consumption of host computer and its peripherals)
Dimensions & weight
Main body (W x D x H) 565 x 690 x 740 mm (minimum height), 72 kg
Controlle 145 x 400 x 390 mm, 13 kg
Table for main body (option) 600 x 700 x 825 mm, 38 kg
Recommended workbench Min. load capacity 1000kg or more
Operational environment
Temperature 10 to 35ºC
Humidity 70% or less
